重庆变频器维修丨变压器的作用

  重庆电路板维修：① 在微电子线路中，变压器用来降压，把220v或380v降为微电子电路所需的低压交流，然后再整流转变为脉动直流电，进行滤波后得到了纯直流电给负载微电子器件及电路供电。

  ② 在高压场合，变压器要将低压交流升为高压。

  ③ 在许多脉冲电路中有时采用变压器，瞬间将低压升为脉冲高压，如显示器、背光电路或模拟显示器进行扫描电路。

  ④ 变压器在变频电路中，用在开关电源中，开关脉冲变压器，进行分组降压给微电子负载供电。

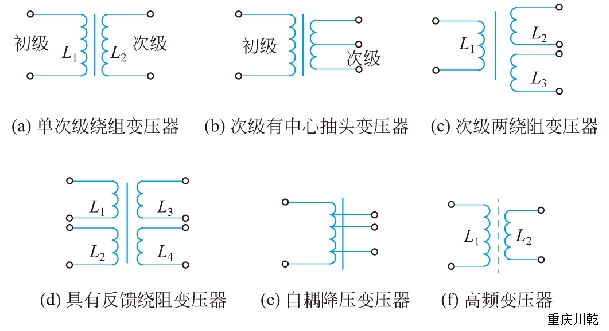

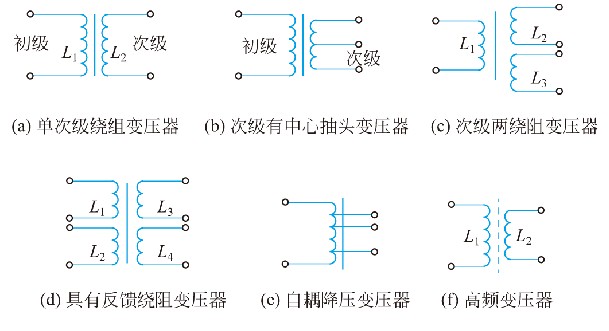

  变压器的结构及分类特性

  ① 单次级变压器 如果L2圈数小于L1，可作降压变压器。如果L2圈数大于L1可以作升压变压器，一般可用在电源降升压电路。由于采用铁芯，所以可用在低频电路中，铁芯对磁力线阻力大，产生涡流电流消耗。如果作降压器次级线圈可以作单支二极管单波整流，同时也可以用四支二极管作全桥整流。

  ② 次级有中心抽头的变压器 一般都用来作降压，次级可接两支全波二极管作全波整流。中心线作两端整流后的回路线，用在低频电路中。

  ③ 次级两绕阻变压器 一般用在分组降压后，产生电压给不同负载电路供电。采用单波整流电路作整流，用于多负载供电设备微电子电路中。

  ④ 具有反馈绕阻的变压器 此变压器具有电压反馈与降压等功能，一般用在开关电源电路中作电源脉冲变压器，在变频器的二次开关电源电路中使用。重庆伺服驱动器维修。

  ⑤ 自耦变压器 由于感应线圈与产生磁场的线圈在同一线圈内，所以没有隔开火线，一般用于自耦升降压调压器。此种方式降压后，电流较强。这种变压器适用于大功率电路。

  ⑥高频变压器 由于磁芯对磁力线的感应阻力小，磁力线在磁场范围内的铁芯变化快，所以用于高频电路中，对高频信号进行变换，在变频器电路中一般不使用。

  1.3.4.3 变压器的检测

  ① 在检测电路之前，尤其是对大功率低频变压器，首先直观检查变压器表面有无烧伤的现象，如线圈发黄、变黑，若没有，再闻有无烧坏的绝缘漆气味，观察电路板连接是否脱焊。

  ② 如果以上检查没发现故障就采用检测法，用电阻最低挡测各线圈有无匝间短路。一般正常时阻值很小，测量时要仔细观察，如果测不出来好坏，就采用代替法再测各线圈有无开路现象及各线圈与外壳是否短路。对变压器还有不了解的可点击重庆伺服电机维修！
