万用表是电子工程师必备工具。万用表实际上是将欧姆表、电压表、电流表、二极管表、通断表、三极管表、电容表... 等等功能在一个工具上实现了，名副其实的万用。

电子知识很有用，但是电子又是个非常难于入门的东西，最大的原因就是看不见。人的大脑非常懒的，并且非常喜欢捷径，但不是所有的事情都能够通过走捷径解决。这里就产生冲突了。

很多电工、包括电子专业的学生在很多年也不入门，跟上述原因也相关。我们开始填鸭式的教育方式实际上会让人不知道变通，电子不是靠死记硬背解决问题的，很多到公司的新人，领导安排一件事，总是按照在学校的套路来解决问题，领导讲一句记一句，生怕漏掉些什么。实际上你哪怕记一本书，仍然会有99.99999%的东西会漏掉。因为有序的东西自然界本来就是极少数，随机才是主流。

所以要抓住重点才好，先掌握框架，然后自行脑补：）

作者最常用的万用表功能是：二极管档、电压档（直流电压档）、电阻档。

电流档估计一年用个一两次，交流电压档估计一年用个十几次。当然我现在不大维修了，但是这两个档位频次用的实在不高（弱电），强电交流电压档估计用的比较多，再就是用钳形电流表。

着重标明的三个档位是常用的，所以学会这三个90%的故障就可以排除了。

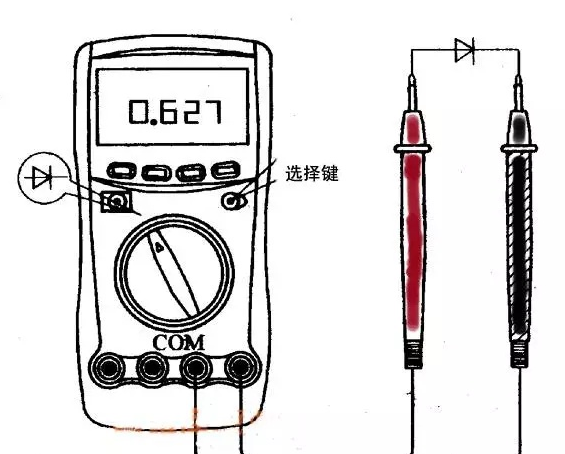

二极管档测量法非常重要，我分了三节描述。一招在手，天下横着走：）

这一招是封神的绝招，大家无论如何也要学会（你可是跳过了练气~筑基~结丹~元婴期 ：）。

二极管档测量法主要原理是差异化和对比测量，另外就是微观测量。这里说明一下，大部分维修技术人员陷入了一个误区，该抓细节的时候放弃了，不该钻细节的时候又走不出来。作者开始的时候也是这样，这是非常正常，有些技术或者技巧是需要传承的，有些东西是可以赚大钱的，古代时候，技术含量低，一门技术是一家或者一个家族赖以生存的本钱，所以有传子不传女，传内不传外的说法。

即使是现在也是一样，许多人因为局限性思维，认为离开一家企业无法生存，有太多东西又难以割舍，所以在工作岗位上积累了一些经验，是不对外传的，因为教了新人会丢饭碗。

另外一种情况是行业机密，的确有一些商业模式、模板、程序、技术资料、配方等等是经过大量实验或者运气成分获取的。是能够有非常大的效益。所以这些东西也有保密需要。

扯远了，大部分维修人员犯的一个错误是，用万用表量到一个数值，怎么看怎么正常。举个例子，好的板子用二极管档量测一个地方是0.500，量测坏的板子同样的点值是0.600，大部分人认为这是正常的，都认为这种情况是误差引起的。实际问题根结就在这里，精细化测量不够，实际来说好坏偏差0.020就一定有问题的，即使产品能够工作，也是带病不正常的工作，犹如人感冒了也要上班，但是上班的情况大家都知道了，效率全无。

这就是微观测量，主要原因是技术在发展的，假设30年前，很有相当多的分立元件（集成电路用的不多的情况），误差的确是非常大的，但是现在已经纳米技术了，再烂的产品相对于以前也是高档货（人是不知足的，看看现在的电子设备，故障率已经极底了，以前都是修着用）。

掌握这一个原则（偏差0.020）最近10~20年内是够用的，大量的设备误差就在这里，然后对比测量，顺藤摸瓜就能找到故障点。
