重庆变频器维修丨变频器的结构组成与各电路作用及原理上

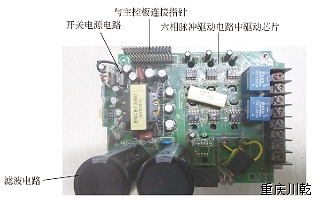

  重庆变频器维修：一般变频器大体结构分为主电路与变频控制电路两部分。变频主电路由三相或两相整流电路、电容滤波与储能升压电路、充电限流电路、制动电路、逆变电路等组成。变频控制电路由电源电路（指开关电源）、脉冲信号驱动电路MCU与CPU电路、电压电流功率模块温度、OC故障检测电路、面板操作控制电路等组成。实际变频器除了主电路与变频控制电路外，还有变频状态显示电路与变频外设备接口电路等。

  (1)变频主电路 将交流380v或220v，由三相或单相转变，将交流变为脉动直流(采用二极管的单向导电特性，将取交流电一个半周的数值)，然后由充电电路进行充电处理，再进行滤波储蓄升压，再进行制动，送逆变电路，在驱动电路送来的脉冲信号作用下将直流电逆变为人为设置所需的具有一定频率的交流电输出给负载电动机，驱动电动机运行。

  (2)变频控制电路 在开关电源提供直流电及人为操作开机启动信号的作用下，MCU电路中频率发生器电路便产生一定频率的脉冲信号送驱动电路，进行脉冲信号的电压与电流驱动放大去控制逆变器变频管工作，于是变频管将直流电压逆变成一定频率的交流电压送电动机，由逆变电路输出端取出一部分电压作为检测电压反馈CPU电路，检测输出电压的状态，自动改变输出电压。由逆变器前端取出一部分电流反馈CPU作为电流检测，同时CPU还输出各电路控制信号，重庆电路板维修。变频模块温度检测电路，检测模块当前工作温度，如果温度超高经温度传感器，将此时温度转换成一定的信号电压反馈给CPU，CPU便发出控制信号控制电源及MCU电路的频率，使电源与MCU电路转变为正常工作状态，给模块供电，降为正常电压，以免损坏模块。在操作面板相应功能键时，经信号传送电路给CPU，于是CPU便转换为命令，去控制相应电路工作，同时显示电路将变频器此时的各工作状态经显示器反映出来。

  (3)变频整流电路 整流电路主要利用二极管的单向导电特性，取交流电的一个半周，就是取交流电一个方向的电压。如果是三相整流电路，就是将三根火线380v进行三相整流转变成脉动直流。如是单相整流电路，是将220v单相交流电转变成脉动直流。整流电路一般有三相六支整流二极管组成三相整流，也有集成三相整流，如果是单相整流电路，便由集成的单相整流器组成。

  (4)滤波电路 采用有极性电解电容器，将整流后脉动直流电中的交流成分滤除，得到纯直流电压，同时储蓄电荷，将整流后的直流电压升压到逆变电路所需工作电压。一般三相变频器经整流电路后，将直流电压升至450v左右，最主要的是滤波电路要给逆变电路提供纯直流电，使逆变器工作性能稳定，重庆变频器维修。
